主要谐波源调查

主要谐波源调查




    除上述电力电子装置外，逆变器、直流斩波器和间接DC-DC变换器的应用也较多。但这些装置所需的直流电源主要来自整流电路，因而其谐波和无功功率问题也很严重。在这类装置中，各种开关电源、不间断电源和电压型变频器等的用量越来越大，其对电网的谐波污染问题也日益突出。特别是单台功率虽小，但数量极其庞大的彩色电视机、个人计算机和各种家用电器及办公设备，其内部大都含有开关电源，它们的日益普及所带来的谐波污染问题是非常严重的。

    有关各种电力电子装置的功率因数和谐波分析将在第3章中详细论述。

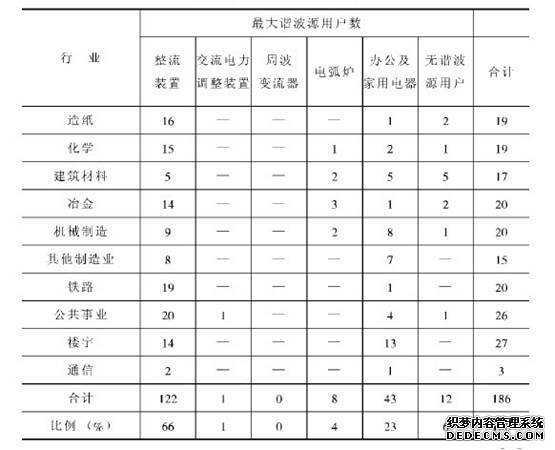

 表2-6 谐波源分布情况

    1992年日本电气学会发表了一项有关谐波源的调查报告[26]，其中对各电力用户的最大谐波源进行了调查。表2-6给出了其调查结果。在被调查的186家有代表性的电力用户中，无谐波源的仅占6%，其最大谐波源为整流装置的用户占66%，为办公及家用电器的用户占23%，为交流电力调整装置和电弧炉的用户分别占1%和4%。办公及家用电器的用户中的谐波实际上还是来自其中的整流装置。因此，最大谐波源来自整流器的用户占89%。连同交流电力调整装置所占的1%，最大谐波源为电力电子装置的用户占90%。若排除占6%的无谐波源用户，则在有谐波源的用户中，最大谐波源为电力电子装置的用户所占比例高达96%。可见电力电子装置已成为最主要的谐波源。
