基波无功功率的影响

    本节主要讨论的是基波无功功率的影响。至于谐波引起的无功功率的影响将在后一小节以后讨论。无功功率对公用电网的影响主要有以下几个方面：

    （1）增加设备容量。无功功率的增加，会导致电流增大和视在功率增加，从而使发电机、变压器及其他电气设备容量和导线容量增加。同时，电力用户的起动及控制设备、测量仪表的尺寸和规格也要加大。

    （2）设备及线路损耗增加。无功功率的增加，使总电流增大，因而使设备及线路的损耗增加，这是显而易见的。设线路总电流为I=Ip+Iq,线路电阻为R，则线路损耗ΔP为

 （2-48）式中，（Q2/U2）R这一部分损耗就是由无功功率引起的。

    （3）使线路及变压器的电压降增大，如果是冲击性无功功率负载，还会使电压产生剧烈波动，使供电质量严重降低。

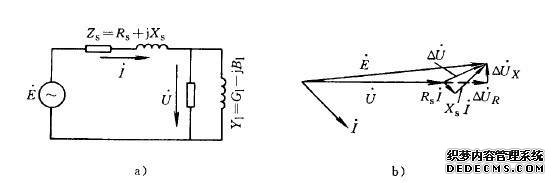

图2-10a是一电源系统和负载的等效电路，图2-10b是其相量图。


                                           图2-10 电源系统和负载的等效电路及向量图

（2-49）

（2-50）

（2-51）
从图2-10b中可看出，E(•)和U(•)之间额夹角很小，因此

    在一般公用电网中，Rs比Xs小得多，因此可以得出这样的结论：有功功率的波动一般对电网电压的影响较小，电网电压的波动主要是由无功功率的波动引起的。电动机在起动期间功率因数很低，这种冲击性无功功率会使电网电压剧烈波动，甚至使接在同一电网上的用户无法正常工作。电弧炉、轧钢机等大型设备会产生频繁的无功功率冲击，严重影响电网供电质量。
