不对称三相电压的非特征谐波

    图3-31给出了一个三相电压不对称造成的交流侧非特征谐波的例子。为了说明问题，图中绘出的三相电压时严重不对称的，实际当中很少有这样的情况。在这种情况下，直流侧电流将含有2次谐波，而交流侧电流含有相当大的3次谐波。

    一般来说，三相电源电压不对称会产生不对称的触发，并且使直流侧电流被调制。控制系统采用等间隔触发技术时，可以消除其对触发脉冲对称性的影响，但其对直流电流的调制仍然存在。它将使各换相过程中换相电流的波形和换相角彼此有所差异，从而使三相电流的波形各不相同。结果是在三相交流电流中将出现3倍次的奇次非特征谐波，而且它们和基波及6k±1次特征谐波都将使不对称的，既含有正序分量，又含有负序分量。

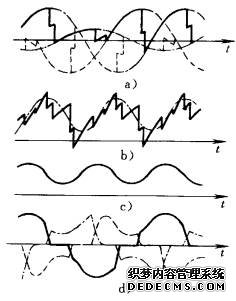

                       图3-31   三相桥式整流电路中不对称三相
