四种类型的高通滤波器
四种类型的高通滤波器
由上式画出滤波器阻抗随频率变化的关系曲线，如图4-5b所示。
图4-5 单调谐滤波器阻抗频率特性
单调谐滤波器是利用串联L、C谐振原理构成的，谐振次数n为
（4-26）
在谐振点处，Zfn=Rfn，因Rfn很小，n次谐波电流主要由Rfn分流，很少流入电网中。而对于其他次数的谐波，Zfn>>Rfn，滤波器分流很少。因此，简单地说，只要将滤波器的谐振次数设定为与需要滤除的谐波次数一样，则该次谐波将大部分流入滤波器，从而起到滤除该次谐波的目的。
高通滤波器也称为减幅滤波器，图4-6给出四种形式的高通滤波器，即一阶、二阶、三阶和C型四种。
（4-26）在谐振点处，Zfn=Rfn，因Rfn很小，n次谐波电流主要由Rfn分流，很少流入电网中。而对于其他次数的谐波，Zfn>>Rfn，滤波器分流很少。因此，简单地说，只要将滤波器的谐振次数设定为与需要滤除的谐波次数一样，则该次谐波将大部分流入滤波器，从而起到滤除该次谐波的目的。
高通滤波器也称为减幅滤波器，图4-6给出四种形式的高通滤波器，即一阶、二阶、三阶和C型四种。

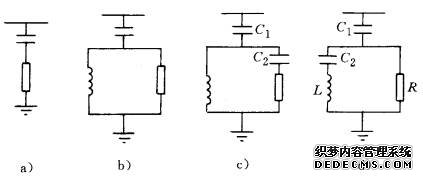

图4-6 高通滤波器 a) 一阶 b) 二阶 c) 三阶 d) C型
一阶高通滤波器需要的电容太大，基波损耗也太大，因此一般不采用。
二阶高通滤波器的滤波性能最好，但与三阶的相比，其基波损耗较高。
三阶高通滤波器比二阶的多一个电容C2，C2容量与C1相比很小，它提高了滤波器对基波频率的阻抗，从而大大减少基波损耗，这是三阶高通滤波器的主要优点。
C型高通滤波器的性能介于二阶和三阶的之间。C2与L调谐在基波频率上，故可大大减少基波损耗。其缺点是对基波频率失谐和元件参数漂移比较敏感。
以上四种高通滤波器中，最常用的还是二阶高通滤波器，C型高通滤波器也有较好的推广应用价值。本书中后面讨论的是二阶高通滤波器。
二阶高通滤波器的滤波性能最好，但与三阶的相比，其基波损耗较高。
三阶高通滤波器比二阶的多一个电容C2，C2容量与C1相比很小，它提高了滤波器对基波频率的阻抗，从而大大减少基波损耗，这是三阶高通滤波器的主要优点。
C型高通滤波器的性能介于二阶和三阶的之间。C2与L调谐在基波频率上，故可大大减少基波损耗。其缺点是对基波频率失谐和元件参数漂移比较敏感。
以上四种高通滤波器中，最常用的还是二阶高通滤波器，C型高通滤波器也有较好的推广应用价值。本书中后面讨论的是二阶高通滤波器。
