LC滤波器的设计指标
LC滤波器的设计指标
在设计LC滤波器时，首先应该满足各种负载水平下对谐波限制的技术要求，然后在此前提下，使滤波器在经济上最为合理。根据国家标准，滤波型能的下列指标都应满足规定标准：
（1）各次谐波电压含有率HRUn
（4-28）式中 Un——第n次谐波电压有效值；
U1——基波电压有效值。
（2）电压总谐波畸变率THDn
（4-29） （3）注入电网的各次谐波电流大小。
如需考虑谐波对通信系统的干扰，则滤波性能还应满足电话谐波波形系数THFF或电话干扰系数TIF指标的规定要求。
由于滤波装置是由各种不同形式的滤波器组合而成的，结构并非唯一，在满足前述技术要求的前提下，可有多种不同的滤波装置方案。在工程上，往往选择最经济的方案，为此需要对不同的方案作经济分析。目前我国广泛使用的经济分析方法如下。
设m为施工年数；n为工程的经济使用年限；r0为经有关领导部门规定的电力工业投资回收率，或称电力工业投资利润率；Zt为第t年的投资。折算到第m年的总投资Z及这算年年运行费用u分别为
如需考虑谐波对通信系统的干扰，则滤波性能还应满足电话谐波波形系数THFF或电话干扰系数TIF指标的规定要求。
由于滤波装置是由各种不同形式的滤波器组合而成的，结构并非唯一，在满足前述技术要求的前提下，可有多种不同的滤波装置方案。在工程上，往往选择最经济的方案，为此需要对不同的方案作经济分析。目前我国广泛使用的经济分析方法如下。
设m为施工年数；n为工程的经济使用年限；r0为经有关领导部门规定的电力工业投资回收率，或称电力工业投资利润率；Zt为第t年的投资。折算到第m年的总投资Z及这算年年运行费用u分别为
（4-30）
（4-31）式中 t’——工程部分投产的年份。
令NF为从m+1年到m+n年期间的平均年费用，则NF为
令NF为从m+1年到m+n年期间的平均年费用，则NF为
（4-32） 经济计算中所用符号的意义如图4-9所示。

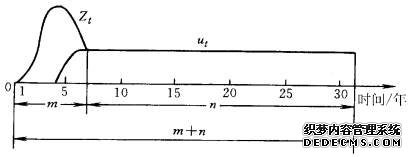

图4-9 经济计算中投资及年运行费分布示意图
