产品文档: 压电复合材料晶片 高性能复合材料超声换能器配方的核心因素之一是优质压电复合材料晶片。爱迪超声的压电复合材料技术的优点首先在于具有完整的理论指导。我们的2-2型压电复合材料动态振动模型和计算公式至今仍为该研究领域中最完整和精确的理论，其应用范围
压电复合材料晶片的详细介绍
压电复合材料晶片

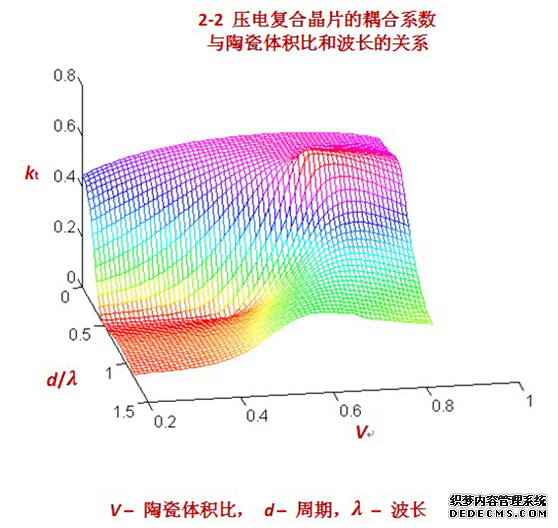

高性能复合材料超声换能器配方的核心因素之一是优质压电复合材料晶片。爱迪超声的压电复合材料技术的优点首先在于具有完整的理论指导。我们的2-2型压电复合材料动态振动模型和计算公式至今仍为该研究领域中最完整和精确的理论，其应用范围适合所有频段， 其次，我们的成熟工艺流程和独特材料选取确保了产品的品质，我们的设计软件可对各种压电复合材料的结构和组合进行最优化设计分析和选择，频率适用范围广，工艺周期短。我们生产的压电复合晶片频率范围从0.15兆赫到25兆赫的2-2和1-3型压电复合材料晶片，提供成品，电极加工，极化和测试等系列服务。

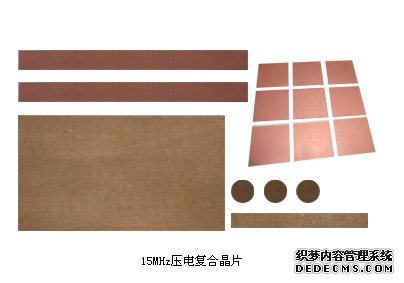

15MHz压电复合晶片
低频（< 1MHz）1-3型压电复合晶片型号和规格
|
晶片型号 |
频率 (MHz) |
尺寸(mm) |
规格 |
|
C0025-01 |
0.25 |
Φ42 |
Φ42 |
|
|
|||
|
C0030-01 |
0.3 |
80X48 |
30X30 |
|
|
|||
|
C0040-01 |
0.4 |
80X48 |
30X30 |
|
|
|||
|
C0050-01 |
0.5 |
80X48 |
30X30 |
|
C0050-02 |
0.5 |
80X48 |
30X30 |
|
C0050-03 |
0.5 |
80X48 |
Φ30 |
常用（1-10MHz）1-3型压电复合晶片型号和规格
|
晶片型号 |
频率(MHz) |
尺寸(mm) |
规格 |
|
C0100-01 |
1.0 |
80X46 |
30x30 |
|
C0100-02 |
1.0 |
60X60 |
60x30 |
|
C0100-03 |
1.0 |
80X46 |
40X30 |
|
C0100-04 |
1.0 |
80X48 |
20x20 |
|
C0100-05 |
1.0 |
80X48 |
20x20 |
|
C0100-06 |
1.0 |
80X46 |
64x32 |
|
C0100-07 |
1.0 |
80X48 |
Φ24 |
|
|
|||
|
C0120-01 |
1.2 |
80X46 |
45X25 |
|
C0120-02 |
1.2 |
80X46 |
30X15 |
|
|
|||
|
C0150-01 |
1.5 |
80X46 |
20x25 |
|
C0150-02 |
1.5 |
76X42 |
25x42 |
|
C0150-03 |
1.5 |
125x125 |
40x40 |
|
C0150-04 |
1.5 |
50x64 |
20x34 |
|
C0150-05 |
1.5 |
50x64 |
24x50 |
|
|
|||
|
C0175-01 |
1.75 |
76X42 |
25x42 |
|
|
|||
|
C0200-01 |
2.0 |
76X42 |
8x9 |
|
C0200-02 |
2.0 |
80X48 |
10x10 |
|
C0200-03 |
2.0 |
62X62 |
10x10 |
|
C0200-04 |
2.0 |
80X46 |
12x12 |
|
C0200-05 |
2.0 |
80X46 |
13x13 |
|
C0200-06 |
2.0 |
80X46 |
14x14 |
|
C0200-07 |
2.0 |
80X46 |
14x16 |
|
C0200-08 |
2.0 |
64X50 |
20x15 |
|
C0200-09 |
2.0 |
64X50 |
20x25 |
|
C0200-10 |
2.0 |
80X46 |
Φ18 |
|
C0200-11 |
2.0 |
64X50 |
Φ24 |
|
C0200-12 |
2.0 |
32X50 |
30x25 |
|
C0200-13 |
2.0 |
32X50 |
30x25 |
|
|
|||
|
C0225-01 |
2.25 |
76x42 |
Φ9.5 |
|
C0225-02 |
2.25 |
76x42 |
7x10 |
|
C0225-03 |
2.25 |
80X46 |
Φ12 |
|
C0225-04 |
2.25 |
62X62 |
10x10 |
|
C0225-05 |
2.25 |
76X42 |
Φ10 |
|
|
|||
|
C0250-01 |
2.5 |
76X42 |
Φ9.5 |
|
C0250-02 |
2.5 |
62X62 |
4x10 |
|
C0250-03 |
2.5 |
62X62 |
7x14 |
|
C0250-04 |
2.5 |
62X62 |
7x14 |
|
C0250-05 |
2.5 |
80X46 |
Φ12 |
|
C0250-06 |
2.5 |
60X40 |
Φ19 |
|
C0250-07 |
2.5 |
80X46 |
13X13 |
|
C0250-08L |
2.5 |
60X50 |
18X18 |
|
C0250-09 |
2.5 |
60X50 |
18X18 |
|
C0250-10 |
2.5 |
76X42 |
Φ19 |
|
C0250-11 |
2.5 |
Φ 50 |
Φ42 |
|
|
|||
|
C0300-01 |
3.0 |
76x42 |
Φ6 |
|
C0300-01 |
3.0 |
80x46 |
Φ 10 |
|
C0300-02 |
3.0 |
80x46 |
Φ 10 |
|
C0300-04 |
3.0 |
80x46 |
Φ 14 |
|
|
|||
|
C0350-01 |
3.5 |
76X42 |
Φ 6 |
|
C0350-02 |
3.5 |
76X42 |
25.4X25.4 |
|
|
|||
|
C0400-01 |
4.0 |
76X42 |
20X25 |
|
C0400-02 |
4.0 |
76X42 |
14X14 |
|
C0400-03 |
4.0 |
76X42 |
13x13 |
|
C0400-04 |
4.0 |
60X40 |
12X12 |
|
C0400-05 |
4.0 |
64X50 |
10x10 |
|
C0400-06 |
4.0 |
80X46 |
8x9 |
|
C0400-07 |
4.0 |
80X46 |
6x8 |
|
C0400-08 |
4.0 |
80X46 |
8x9 |
|
C0400-09 |
4.0 |
80X46 |
Φ 10 |
|
C0400-10 |
4.0 |
76X42 |
Φ 18 |
|
C0400-11 |
4.0 |
76X42 |
Φ 24 |
|
|
|||
|
C0500-01 |
5.0 |
62X62 |
Φ 5 |
|
C0500-02 |
5.0 |
86X46 |
Φ 6 |
|
C0500-03 |
5.0 |
64X50 |
Φ10 |
|
C0500-04 |
5.0 |
76x42 |
Φ12 |
|
C0500-05 |
5.0 |
64x50 |
Φ12 |
|
C0500-06 |
5.0 |
76x42 |
Φ18 |
|
C0500-07 |
5.0 |
64X50 |
10X10 |
|
C0500-08 |
5.0 |
76X42 |
25.4X25.4 |
|
C0500-09 |
5.0 |
58X03 |
58x3 |
|
C0500-10 |
5.0 |
52X06 |
52x6 |
|
|
|||
|
C0750-01 |
7.5 |
76X42 |
Φ 3 |
|
C0750-02 |
7.5 |
80X46 |
Φ4 |
|
C0750-03 |
7.5 |
76X42 |
10x16 |
|
C0750-04 |
7.5 |
76X42 |
10X10 |
|
C0750-05 |
7.5 |
84X46 |
6X 3 |
高频（>10MHz）1-3型压电复合晶片型号和规格
|
晶片型号 |
频率(MHz) |
尺寸(mm) |
规格 |
|
|
|||
|
C1200-001 |
12 |
30x40 |
Φ1.3 |
|
C1200-002 |
12 |
30x40 |
Φ1.8 |
|
C1200-003 |
12 |
76x42 |
Φ3.0 |
|
C1000-004 |
12 |
76X42 |
Φ 5.0 |
|
|
|||
|
C1250-01 |
12.5 |
80X46 |
Φ 2 |
|
C1250-02 |
12.5 |
76X42 |
Φ5 |
|
C1250-02 |
12.5 |
76X42 |
Φ7.7 |
|
|
|||
|
C1500-01 |
15.0 |
40X46 |
Φ2.0 |
|
C1500-02 |
15.0 |
76X42 |
Φ 3.0 |
|
C1500-03 |
15.0 |
76X42 |
Φ 4.0 |
|
C1500-04 |
15.0 |
76X42 |
Φ 5.0 |
|
C1500-05 |
15.0 |
76X42 |
Φ 6.0 |
|
|
|||
|

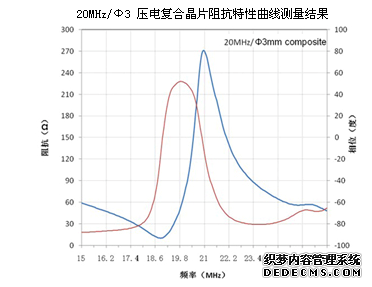

C2000-01 |
20.0 |
76X42 |
Φ 3 |
|
C2000-01 |
20.0 |
76X42 |
Φ 4 |
说明: (1)所有晶片采用镀铜电极, 红点标记为正极, (2)中心频率为共振和反共振频率的平均值,
(3)规格是指在晶片尺寸范围内，接近50 欧姆的换能器晶片参考尺寸。

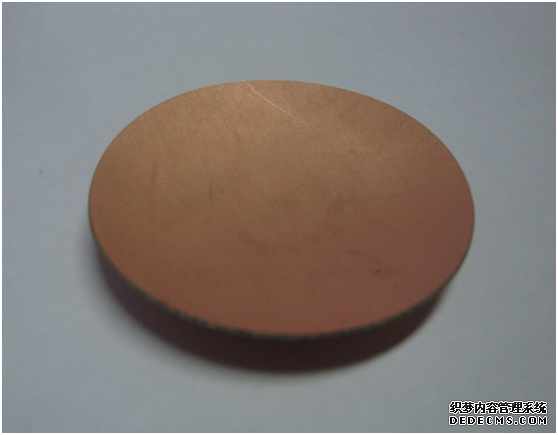

0.25MHz晶片
0.25MHz晶片
F=1 大功率聚焦复合晶片
