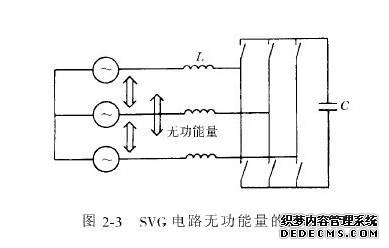

    也就是说，C只是为SVG提供一个直流工作电压，它和SVG交流侧几乎没有能量交换。只要开关频率足够高，C的容量就可以足够小。因此，C可以不被看成是储能元件。同样，只要开关频率足够高，SVG交流侧电感L也可足够小，L也不是交换无功能量意义上的电感。因此，这种电路可以近似看成无储能元件的电路。这时，无功能量的交换就不能看成是在电源和负载储能元件之间进行的。因为各相无功分量的瞬时值之和在任一时刻都为零。因此，仍可以认为无功能量是在三相之间流动的。事实上，三相三线电路无论对称还是不对称，无论不含谐波还是含有谐波，各相无功分量的瞬时值之和在任一时刻都为零。这一结论是普遍成立的，因此，都可以认为无功能量是在三相之间流动的。

无功功率的物理意义其二-图1

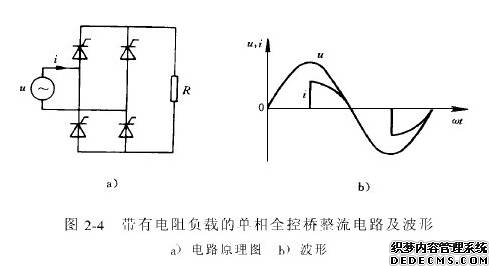

      图2-4a是带有电阻负载的单相桥式可控整流电路，图2-4b是α=90°时u和i的波形。这时电路的有功功率为

无功功率的物理意义其二-图2

无功功率的物理意义其二-图3

     电流i的有效值为

无功功率的物理意义其二-图4

无功功率的物理意义其二-图5

无功功率的物理意义其二-图6
