限制谐波电流的方法


谐振频率为

                                (2-55)


                      (2-56)

                      (2-57)
    从分析上述电路的频率特性可知，在电容器支路中串入电抗器后，谐振频率下降，谐波放大频段的宽度变窄，这对减小谐波电流的放大作用还是很有效的。

    当电网母线含有谐波电压时，接在母线下的变压器的漏抗和变压器二次侧所接的电容器有可能发生串联谐振。图2-12a为分析串联谐振的供用电系统简化电路，图2-12b为其等效电路。图中谐波源Un为恒压源，变压器n次谐波漏抗为nXt，电容器n次谐波电抗为XC/n，负载电阻为R。

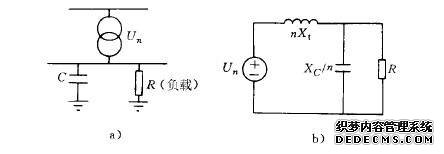

                                        图2-12 串联谐振示意图





    当n满足时，


                                                               （2-58）


    谐波电流在电网中的流动会在线路上产生有功功率损耗，它是电网线路损耗的一部分。一般来说，谐波电流与基波电流相比所占比例不大，但谐波频率高，导线的集肤效应使谐波电阻比基波电阻增加得大，因此谐波引起的附加线路损耗也增大。
