多项整流变压器

    在Yd11联结下，一次线电压比二次线电压滞后30°。对线电流基波和正序谐波分量（这里就是6k+1次谐波分量），其相移关系也是如此。而对线电流中的负序谐波分量（这里就是6k-1次谐波分量），其相移关系则是一次侧比二次侧超前30°。假设二次线电压和线电流仍如图3-2b所示，即线电流仍用式（3-11）表示，则按照上述相移关系，再考虑到二次线电流与相电流幅值的3 关系，一次线电流即为

                                      （3-16）
    其波形则如图3-3b所示，成了阶梯波。这个波形由三角形联结时线电流与相电流的关系也可以得到。虽然波形与二次侧不同，但是，由上式可以看出，前述有关谐波分析和功率因数计算的结论仍然成立。

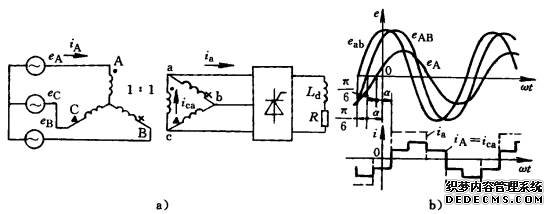

                                     整流变压器为Yd11联结时的电压和电流波形

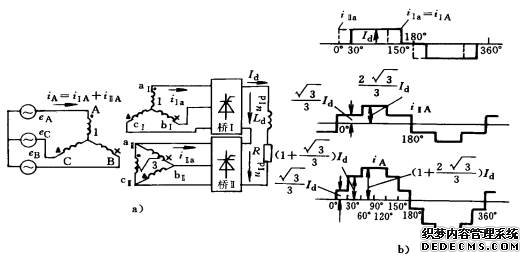

                              由两个三相桥式电路构成的12相整流电路及其波形


                         （3-17）
