交流侧电抗的计算方法
交流侧电抗的计算方法
至于基波因数、位移因数和功率因数的计算，显然也可以根据定义，由式（3-34）～式（3-38）所列的表达式求得，也可以将计算结果绘成曲线。以计算功率因数为例，由式（3-34）和式（3-37）算出基波因数，再乘以式（3-36）给出的位移因数即可。
图3-14 计及换相过程但忽略直流侧 图3-15 计及换相过程但忽略直流侧
电流脉动时三相桥式整流电路 电流脉动时三相桥式整流电路

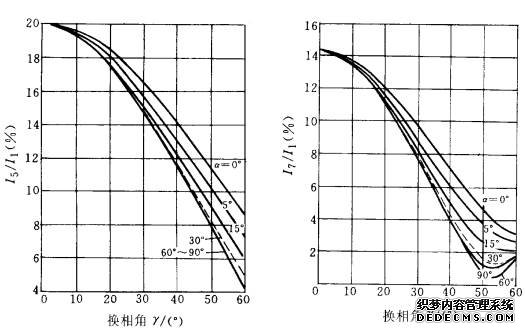

交流侧电流的5次谐波含量曲线 交流侧电流的7次谐波含量曲线
图3-16 计及换相过程但忽略直流侧 图3-17 计及换相过程但忽略直流侧
电流脉动时三相桥式整流电路 电流脉动时三相桥式整流电路

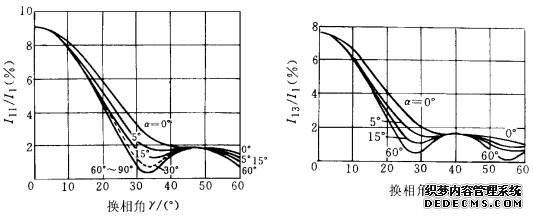

交流侧电流的11次谐波含量曲线 交流侧电流的13次谐波含量曲线
图3-18 计及换相过程但忽略直流侧 图 3-19 计及换相过程但忽略直流侧
电流脉动时三相桥式整流电路 电流脉动时三相桥式整流电路

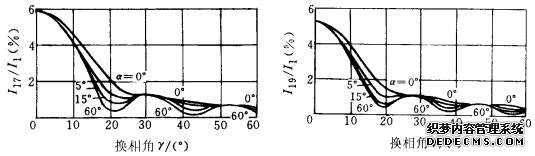

交流侧电流的17次谐波含量曲线 交流侧电流的19次谐波含量曲线
实际工程的设计当中，常常使用直流电压输出率这个参数。因此，为了应用方便，功率因数还可以采用如下公式进行计算：
（3-42）
（3-43）

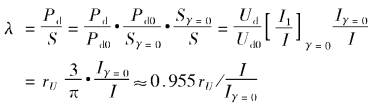

（3-44）式中 S、Sγ=0——交流侧实在功率和不计换相角时的视在功率；
[I1/I]γ=0——不计换相角时的基波因数；
I/Iγ=0——交流侧电流有效值与不计换相角时电流有效值的比值。
由式（3-37）和式（3-10）可得
[I1/I]γ=0——不计换相角时的基波因数；
I/Iγ=0——交流侧电流有效值与不计换相角时电流有效值的比值。
由式（3-37）和式（3-10）可得

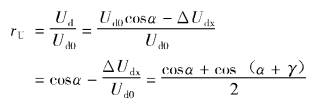

（3-45）此式虽与α和γ均有关，但经考察受α影响很小，可以认为仅由γ决定[75]，绘成I/Iγ=0与γ角的关系曲线如图3-20所示。而直流电压输出率rU也是由α和γ决定的，借助于式（3-33）所示关系，即可推导得
（3-46） 这样，如果者流电压输出率已知（或者由上式求出），再由图3-20查出比值I/Iγ=0，即可根据式（3-42）算出功率因数。
位移因数也可以采用由直流电压输出率进行计算的方法，读者可以见参考文献[75]，这里不再详述。
位移因数也可以采用由直流电压输出率进行计算的方法，读者可以见参考文献[75]，这里不再详述。
图3-20 I/Iγ=0与γ角的关系曲线
应该指出的是，以上计及交流侧阻抗的讨论都是仅考虑了交流侧的电抗，而没有涉及交流侧的电阻（包括电源和变压器内阻以及线路电阻等等）。事实上，有关的研究表明，交流侧电阻对交流侧电流中谐波含量的影响很小，可以忽略，然而其对位移因数的影响则需区别对待。当交流侧电阻对位移因数的影响也不大；当交流侧电阻与电抗比值较大，或者负载较重时，则其影响就不能忽略。
