电容滤波型二极管三项桥式电路的电流电压波形

电容滤波型二极管三项桥式电路的电流电压波形



    图3-36所示的电容滤波型二极管三相桥式整流电路，当某一对二极管导通时，直流侧电压等于交流侧的某一线电压。为了利用单相电路的分析结果，这里我们设每组二极管在距线电压过零点θ角处开始导通，并以二极管VD6和VD1开始同时导通的时刻为时间零点，则线电压为

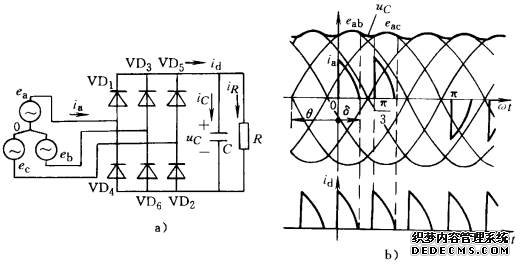

                                            图3-36    电容滤波型三相桥式整流电路和波形


而相电压为


    在t=0时，二极管VD6和VD1开始同时导通，直流侧电压等于eab；下一次同时导通的一对管子是VD1和VD2，直流侧电压等于eac。这两段导通过程之间的交替有两种情况：一种是在VD1和VD2同时导通之前VD6和VD1是关断的，交流侧向直流侧的充电电流id是断续的，如图3-36所示；另一种是VD1一直导通，交替时由VD6导通换相至VD2导通，id是连续的。临界情况是，VD6和VD1同时导通的阶段与VD1和VD2同时导通的阶段在ωt+θ=2π/3处恰好衔接了起来，id恰好连续。由前面所述的“电压下降速度相等”的原则，可以确定临界条件。假设在ωt+θ=2π/3时刻“速度相等”恰好发生，则有

           （3-73）
可得

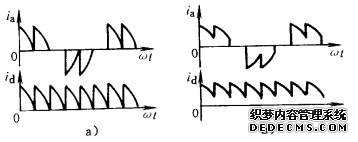

                                       图3-37   电容滤波型三相桥式整流电路
