感容滤波电路各次谐波含量对比

感容滤波电路各次谐波含量对比

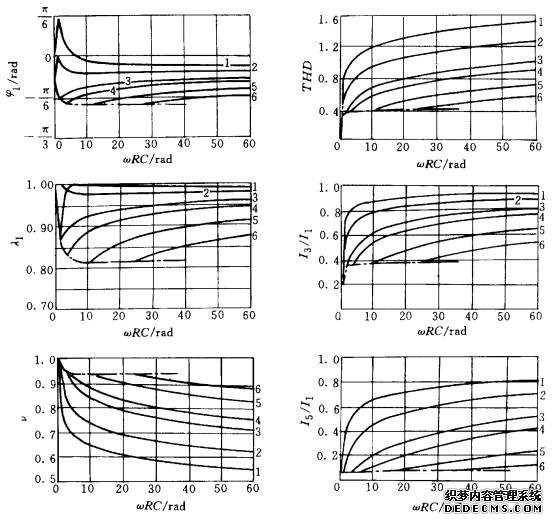

    根据各表达式计算结果以及上述规律，可绘出各性能指标和各次谐波含量与ωRC及ωLC的关系曲线，如图3-42所示（ωRC和ωLC的变化范围见参考文献[95、96]提供的电压型变频器参数设计范围）。限于篇幅，谐波含量曲线中仅给了3次和5次谐波的含量。

    分析各表达式及关系曲线，可以得到如下结论：

    （1）除在ωLC很小时，交流侧电流基波可能超前于电网电压以外，交流侧电流一般滞后于电网电压，滞后的角度ωRC增大而减小，随ωLC增大而增大。

    （2）基波因数随ωRC增大而减小，随ωLC的增大而增大，这也可看出，设置电感L在一定程度上确实起到了抑制电流冲击引起的畸变的作用。

    （3）总功率因数是位移因数与基波因数的乘积，因此其曲线稍复杂一些。当ωLC较小时，除了ωRC=0附近的区段，其他区段位移因数接近为1，总功率因数主要由基波因数决定，随ωRC=增大而减小；当ωLC较大时，位移因数不能再视为1，它随着ωRC的增大而增大，与基波因数的影响相抵消，使得总功率因数随ωRC的变化很小；当ωRC一定时，对不同的ωLC，随着ωLC的增大，基波因数的增大要大于位移因数的减小，所以总功率因数仍然增大，这一点在ωRC越大时越明显。





                                             图3-42   感容滤波型单相桥式整流电路交流侧性能指标
