阻感负载时单相交流调压电路的有效性

    同电阻负载时一样,可以按以上各式的计算结果绘出电源电流基波和各次谐波的有效值,以及总有效值的曲线。限于篇幅,这里仅给出了基波有效值和总有效值的计算结果曲线,分别如图3-48和3-49所示。

                                      图3-48  阻感负载的单相交流调压电路电流中的基波含量


另外图3-50还给出了根据实验结果绘出的三次谐波含量曲线[98],以便与计算结果进行对照。各曲线的电流基准值均取为

          (3-109)

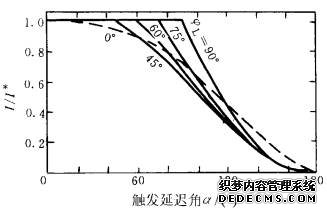

                           图3-49   阻感负载的单相交流调压电路电流的总有效值

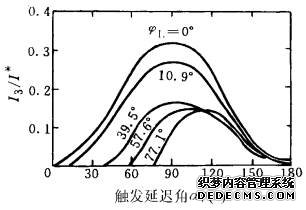

                           图3-50   阻感负载的单相交流调压电路电流中的3次谐波含量

    同样,求出I1、θ1、In以及I以后,还可由定义计算出电路的基波因数、位移因数和功率因数,这里不再详述。
    电感负载的情况多见于用作静止无功补偿装置的晶闸管控制电抗器,作为阻感负载的一个特例,其电流基波和各次谐波有效值以及总有效值可在式(3-101)~式(3-104)中令φL=π/2,且δ=2(π-α),再由式(3-105)~式(3-108)求得。电感负载的单相调压电路移相调压范围是90°~180°。
    可求得电感负载时电流基波和谐波有效值,以及总有效值表达式为

       (3-110)



         (3-111)



         (3-112)



                          图3-51  电感负载的单相交流调压电路产生的谐波电流


    图3-51给出了根据以上几个公式计算的结果。请注意,其中基波的读数应将标出的刻度值乘以10,而电流的基准值在这里取为

             (3-113)


    移相控制三相交流调压电路,根据其三相联结形式的不同,晶闸管所处位置的不同,以及是否采用反并联的成对晶闸管进行双向对称控制等,具有多种电路形式。采用双向对称控制较为常见,其主要电路形式如图3-52所示。
