支路控制三角形联结三相调压电路基波有效值

 支路控制三角形联结三相调压电路基波有效值



    对于图3-52c所示的支路控制三角形联结三相调压电路，电感负载时，其α角的移相范围为90°～180°。图3-61示出了α角分别为120°、135°和160°时负载相电流和输入线电流的波形。

    采用同电阻负载时一样的方法，输入电流中基波和谐波分量的计算公式可引用前述移相控制单相调压电路的结果，如式（3-110）和式（3-111）所示，不过，式中的电源相电压有效值E应换为线电压有效值E1，然后再乘以3。输入电流中的谐波次数也是6k±1（k为正整数）。由此可以绘出支路控制三角形联结三相调压电路在电感负载时，其输入电流中基波和各次谐波有效值的标幺值与α的关系曲线。为便于与三相三线星形联结调压电路进行对比，该曲线绘于图3-60b中。电流的基准值这里取为

                                                    （3-137）
    图3-60b与单相电路的相应曲线图3-51是完全一样的，只是没有3倍次谐波电流。可以看出，在电感负载时，支路控制三角形联结三相调压电路输入电流中各次谐波的含量也小于三相三线星形联结调压电路输入电流中各次谐波的含量。

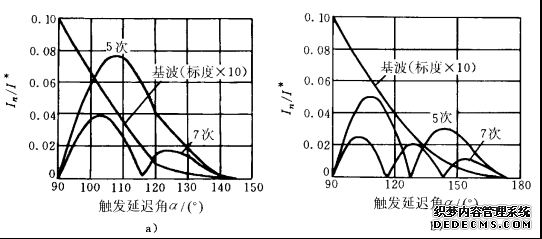

                    图3-60   电感负载时两种移相控制三相调压电路输入电流基波和各次谐波的含量
