晶闸管不同导通角的负载电压和电流值

晶闸管不同导通角的负载电压和电流值



    （1）90°≤α＜120°范围内，电路交替处于三个晶闸管导通与两个晶闸管导通的状态，因而输出a相负载电压波形由ea、eab/2和eac/2交替构成，每个晶闸管导通角度为360°-2α；

    （2）120°≤α＜150°范围内，任一时刻电路有两个晶闸管导通或者不导通，输出a相负载电压波形由eab/2、eac/2和0交替构成，每个晶闸管导通角度为600°-4α，而且这个导通角度被分割为两个间隔的部分，各占300°-2α，造成每半个周波内电流被分为断续的两个波头。

    图3-59给出了α角为110°和130°时的负载电压和电流波形，分别作为这两段移相范围的典型示例。表3-7列出了控制角在各段时a相负载电压半周波中各区间波形的起止时刻及电压值。


                     图3-59   电感负载时移相控制三相三线星形联结调压电路的波形

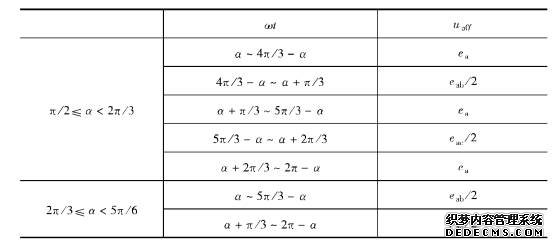

        表3-7   电感负载时移相控制三相三线星形联结调压电路a相负载电压半周波中各区间波形的起止时刻和电压值

    同样可对负载相电压进行傅里叶分解，并写为傅里叶级数的形式。以a相负载电压为例，由于其波形关于原点对称，故不含余弦项，即

                            （3-130）
从而可得负载电流（即电源电流）的傅里叶级数形式如下：

                            （3-131）


                       （3-132）


                       （3-133）


                         （3-134）


                             （3-135）


                                                              （3-136）
