交-交变频电路的构成
交-交变频电路的构成
以上是通断控制交流调压电路的电流谐波的情况。至于功率因数，前面已指出其位移因数为1。另外，还可求出电源电流总有效值为
（3-148）所以，结合式（3-146），可得基波因数为
（3-149）故功率因数为
（3-150）周波变流电路又称为交-交变频电路，是将交流电能从一种频率变换为另一种频率的电力电子装置，被广泛地应用于低速、大容量的交流调速场合。目前，常用的周波变流装置一般均采用普通晶闸管构成的三相桥式电路或12相电路，利用电网电压进行换相，通过相位控制的方法来得到所需要的正弦电压输出波形。因此，一个三相输入单相输出的周波变流电路可以看作是由两个三相整流电路反并联构成的，一个提供正向输出电流，另一个提供反向输出电流，只不过其触发延迟角受到调制，因而其输出不是恒定的直流电压，而是接近正弦电压。

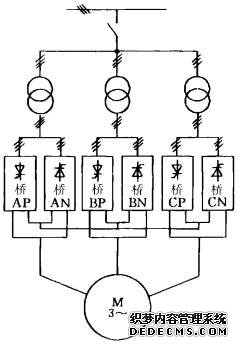

图3-65 6脉波周波变流器供电的交流电动机基本电路
三组这样的电路按一定方式联结，给三相负载供电，就构成了三相输出的周波变流电路。图3-65给出了三相输入三相输出周波变流器的一个例子，它的每一相输出都由两个反并联的三相桥式电路组成。由于构成这种周波变流器的三相桥式电路是6脉波变流电路，所以这种周波变流器又被称为6脉波周波变流器。
由于采用相位控制，周波变流电路的输入端需要提供滞后的无功电流，致使系统的输入功率因数较低。
