周波变流中输入端的基波分量和功率因数
周波变流中输入端的基波分量和功率因数
由3.4.1节的分析方法，还可得到周波变流电路输入端基波电流及其有功分量和无功分量的表达式。其中，基波有功分量有效值表达式为
（3-159）式中q——输出端负载的相数；
s——构成周波变流器的一个整流电路所含3脉波整流器的串联组数，例如，若采用三相半波整流电路（即3脉波周波
变流电路），则s为1；若采用三相桥式电路（即由3脉波整流电路串联而成的6脉波周波变流电路），则s为2；
若采用带平衡电抗器的双反星整流电路（即由3脉波整流电路并联而成的6脉波周波变流电路），则s仍为1；
r——输出电压比，即当前输出的正弦电压幅值与可输出的最大幅值之比；
I0——负载相电流有效值；
φ0——前述负载基波电流相对于电压过零点的初相角，也就是基波电流比基波电压超前的相位角（若滞后则为负值）。
基波无功分量的有效值以及基波有效值的表达式都比较复杂，读者可查阅参考文献[99]。这里仅给出根据这些公式的计算结果绘出的基波有功分量有效值、基波无功分量有效值以及基波有效值的曲线，分别如图3-70～图3-72所示。图中给出的数值均为q=1且s=1时的情况，且以I0为基准值，当电路结构和负载相数不同时应乘以系数q和s。

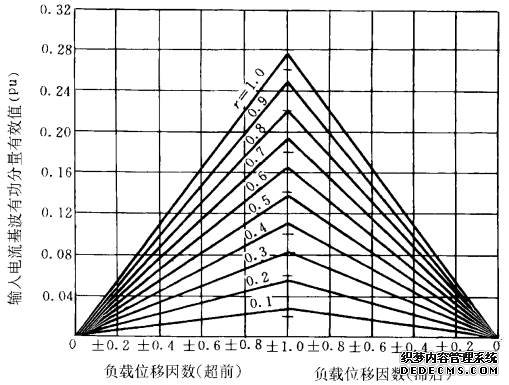

图3-70 周波变流电路输入电流中的基波有功分量有效值曲线

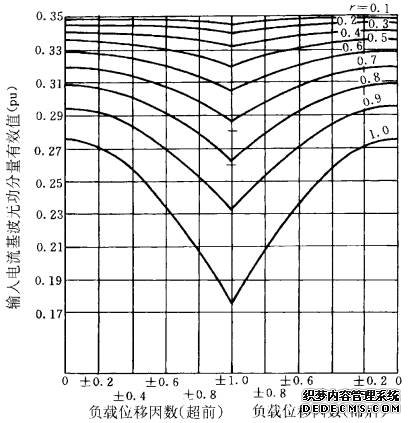

图3-71 周波变流电路输入电流中的基波无功分量有效值曲线

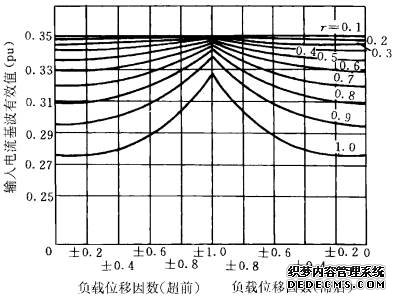

图3-72 周波变流电路输入电流中的基波有效值曲线

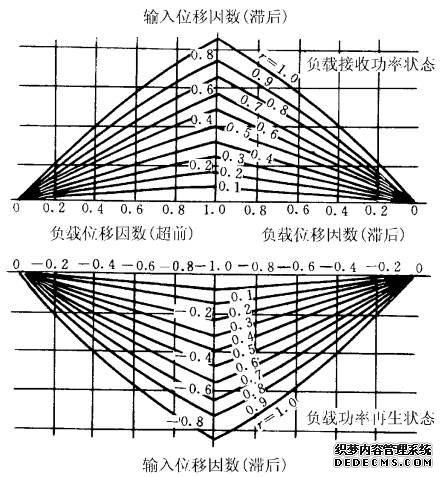

图3-73 周波变流电路的输入端位移因数曲线
根据以上分析结果，还可以进一步绘出周波变流电路输入端的位移因数曲线，如图3-73所示。该曲线适用于任何周波变流电路，不论其电路结构和负载相数如何（主电路结构为三相不对称的特殊周波变流电路例外）。从图中也可看出，周波变流电路的输入端位移因数仅与负载功率因数和输出电压比有关。
