    此外，还可绘出输入电流的总有效值曲线。限于篇幅，这里仅汇出了由三相桥式电路构成的三相周波变流电路的输入电流总有效值，如图3-74所示，仍以I0为基准值。同结构的单相周波变流电路输入电流总有效值的标幺值则恒为0.817。对于由带平衡电抗器的双反星形整流电路构成的三相输出周波变流电路，应将图3-74的数值除以2，同结构的单相输出周波变流电路输入电流总有效值的标幺值则恒为0.4085。

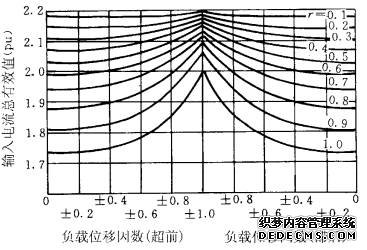

                                 图3-74  由三相桥式电路构成的三相周波变流电路输入电流的总有效值曲线


    根据图3-74，再结合图3-72，即可求出输入电流的基波因数。经计算发现，由三相桥式电路构成的三相输出周波变流电路基波因数在0.95至0.99之间变化，由12相整流电路构成的三相周波变流电路基波因数还要高一些。实际应用中的周波变流器大都由三相桥式电路或12相整流电路构成，给三相负载供电，因此基波因数均接近1，功率因数可用位移因数来估算。

    另外，应该指出的是，采用“余弦交点法”，虽然是使输出电压畸变最小的相位调制方式，但是，采用其他相位调制方式（如梯形波输出控制方式）或者采用有环流控制方式，则可以改善输入端的位移因数，进而提高功率因数，读者可见参考文献[101]。

    至此，本章已对由交流电源供电的各种电力电子装置的交流侧谐波分析和功率因数计算问题作了较详细的介绍。受篇幅的限制，国内外有关这一领域的许多最新研究成果难以得到完全的反映，读者可进一步查阅本书提供的参考文献。
