电压型逆变器原理分析一

      电压型逆变器的特点是直流电源接有很大的滤波电容，从逆变器向直流电源看过去电源内阻为很小的电压源，保证度流电压稳定。图6-2所示为一电压型逆变器简化电路.用六个开关代表开关元件。

       电压波形   开关元件每隔60°电角度按标号1、 2、3、4、5、6的次序导通，每个元件导通180°后就关断，即同一支臂的两个元件一个导通，另一个关断，经过360°完成输出电压波形的一个周期，输出电压波形如图6-3所示。

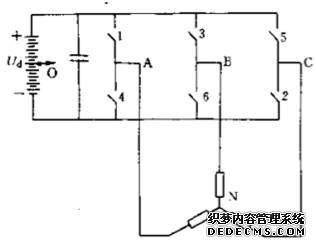

图6-2电压型逆变器简化电路

三相线电压为120°宽交变方波。

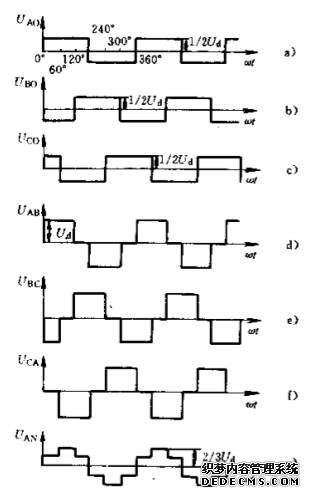

图6-3三相逆变器输出电压波形
图6-3a、b、 c中电压波形幅值为Ud/2的矩形波，用傅氏级数分析，表达式为；






线电压基波分量有效值为：

(6-5)

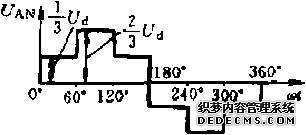

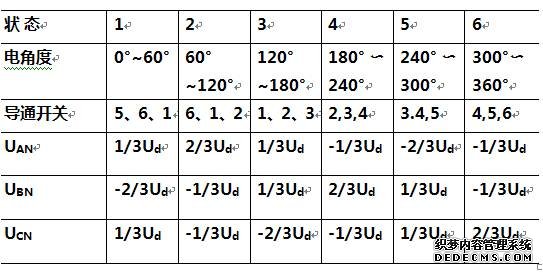

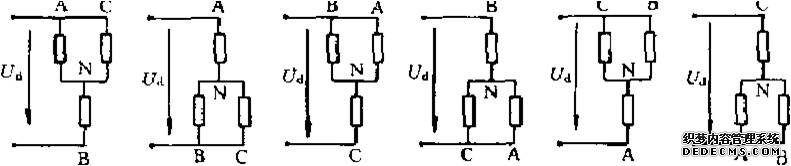

这种逆变器向对称的星形联结的负载供电，线对中点的电压即相电压波形，在每个周期中有六个不同状态，故称六阶梯波，如图6-4所示。





       综上所述，交直交变频原理为频率不变的交流电源经整流器变为直流电，再经逆变器，在其开关元件有规律的导通和关断，即每隔60°导通一个，导通180°后关断，一个周期中逆变器输出线电压为方形波，相电压为六阶梯波的交流电。改变元件导通与关断的频率快和慢，就能改变输出交流电频率高和低，改变直流环节电压高和低，就能调节交流输出电压幅值大与小。
