      电流波形上面介绍了逆变器输出的电压波形，其电流波形是由负载的性质决定的。假设一晶闸管逆变器带三相对称三角形联结的阻抗负载α由图6-5中所标的iA、iB、ic线电流和相电流iAB、iBC、iCA的正方向。

      图6-6给出逆变器Δ接阻抗负载电压和电流波形，从线电压波形可以看出，Δ接每相负载所加的电压为120°方波电压，相电流是所加电压引起的按指数规律变化的曲线所构成。

      图 6-6a所示起始时刻VTh1导通，在0°〜120°范围内UAB= Ud加在A相负载两端，产生电流iAB按指数规律上升，如图6-6b中i1标明部分，到了 120°VTh6截止，本来应该VTh3导通，但是由于iAB为感性负载电流，还要继续流通，所以VD3导通，由VD3、VTh1和负载组成环路，形成环流按指数规律衰咸，如图6-6b中i2标明部分。到了 180°VTh1关断，本应VTh4导通，但因iAB电流不为零，VD4导通续流，同样道理，在0°时本应VTh1导通，因iAB电流为负，所以只能是VD1导通续流，待到iAB电流由负变止时.VD1截止，VTh1才导通。因为三相是对称的，iBC、iCA波形示于图6-6c、d,线电流iA波形示于图e。这神逆变器开关元件在一周期内导通180°的叫180°导通型，任何时候三个支臂都各有一个元件导通，或者是开关元件，或者是二极管，或者是上，或者是下，只有一个元件导通。

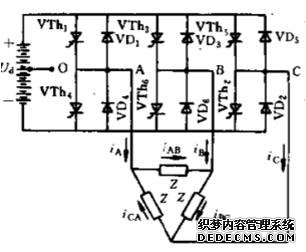

图 6-5三相桥式逆变器带三相Δ接阻抗负载

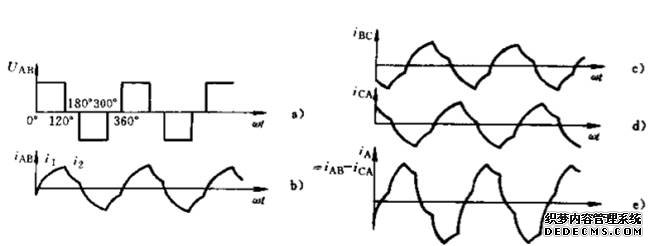

图6-6 三相逆变器Δ接阻抗负载电压电流波形
