辅助晶闸管换相变频电路概述一

辅助晶闸管换相变频电路概述一

        图6-9所示为一辅助晶闸管换相变频电路。 因三相结构完全一样，所以仅介绍一相。
        图中VTh1、 VTh4为主晶闸管，VTh1a、VTh4a为辅助晶闸管，共用一个LC电路为VTh1，VTh4换流，换相过程分为6阶段，其过程与波形如图6-10所示。

图6-8串联电感式变频电路

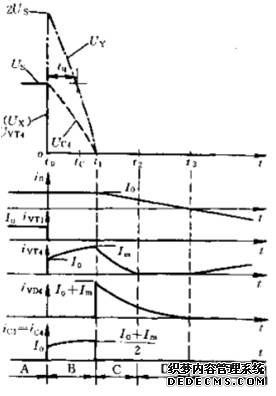

换流过程波形图

(2)阶段B，晶阐管电流转移过程，tc时为了关断VTh1,给VTh1a以触发脉冲，VTh1a导通，电容C放电与L产生的正弦谐振电流承担负载电流，VTh1的电流相应减小，到了 t1,VTh1电流为0而截止。

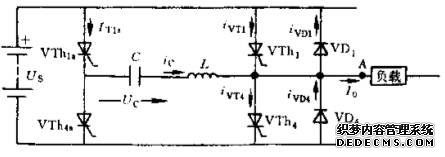

图6-9辅助晶闸管换相变频电路
(3)阶段C，晶闸管换相阶段，t1时晶闸管截止，LC谐振电流超过负载电流的需求，VD1导通流过超过负载需求的电流，产生正向降给VTh1加以反偏电压。在这阶段里，当谐振电流达最人值时.电容电压为0,随谐振电流衰减，电容的极性变负。
(4)阶段D，电容C反充电阶段，到了 t2时给VTh4以触发咏冲，VTh4导通，VTh1承受较高的dμ/dt冲击，LC谐振电流经VTh4与电源组成回路，VD1电流为0, VTh1承受正的电压，因此t2之前，t1到t2这段tq时间内晶阐管必须关断，到了t3点，电容电压达到电源电压Us,电流iVT4为零，VTh4截止。
