       阶段E，由电感L存储的能量释放，继续供给一部分负载电流不足，部分由续流二极管VD1导通供给。到了 t1点，负载电流就全部由VD4供给。电容在电感释放电能过程中继续充电，因此电容电压比电源电压还高一些，为VTh4的换相做好准备。当负载电流极性变负时VTh4导通。

晶闸管反偏置时间为


式中 UC0——换相开始时电容电压；
    Im——负载峰值电流；。

(6-10)

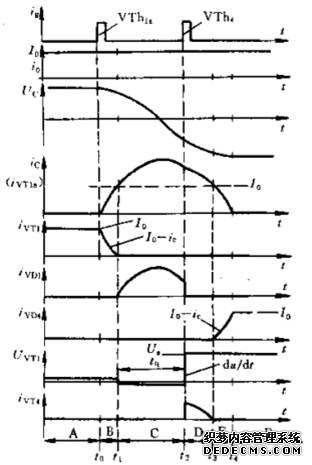

     图6-10辅助晶阐管换相过程及电正、电流波形换相电路设计应考虑到负载峰值电流，电容电压与换相瞬间的负载电流大小有关 。 通过二极管可把过多的能量返回到直流电源，

     这种线路较之串联电感式逆变器优点是:环流损牦小，效率高，换相电流不通过主晶闸管，减轻晶闸管的负担，当然晶闸管数量增多，因主晶闸管的导通时间是由触发辅助晶闸管控制的，因此是任意的，一般是接近导通180°。采用导通144°可消除5次谐波，导通154°可消除7次谐波，采用150°使5次，7次谐波都得到削弱。这种电路电容、电感比串联电感式逆变器的小。


(6-11)

(6-12)

式中U、I——直流环节电压和电流；
          toff——晶闸管关断时间。
这种电路的直流环节是使用大电容滤波，所以是属于电压型逆变器。
