串联二极管式逆变器

串联二极管式逆变器

       图6-1c：和图6-11为串联二极管式逆变电路。逆变器每个支臂串有二极管为特征，所以叫串联二极管式逆变器，中间直流环节有一个很大电感L作为滤波环节，从负载侧向逆变器看去，为一具有很大阻抗的恒流源。所以是属于电流型逆变器。晶闸管换相是靠相间设置的电容器。设晶闸管VTh1、VTh2导通，等到晶闸管VTh3导通时，电容起作用把VTh1关断.VTh5导通把VTh3关断，VTh1导通把VTh5关断，共阳极的三个晶闸管之问，其中一个导通促使另一个关断，同理共阴极的晶闸管之间VTh4导通关断VTh2，VTh6导通关断VTh4, VTh2导通关断VTh6,由于每一个晶闸管是导通120°的，所以是属于120°导通型，主电路中二极管的作用是为了保存住电容电压，否则电容随时放电，待到换相时电容没有足够高的电压去进行换相。

       换相过程，换相过程有三个阶段，即晶闸管换相阶段，换相电容充电阶段，以及二极管换相三个阶段，再加换相前，换相后共有5个状态，为了清楚起见，换相过程电路图，如图6-12所示。图中的晶闸管VTh1换相到晶闸管VTh3,与换相关系不大的电路没画出来，电容C是C3与C5。串联后与C1并联的等效电容.如时换相过程的波形如图6-13所示。

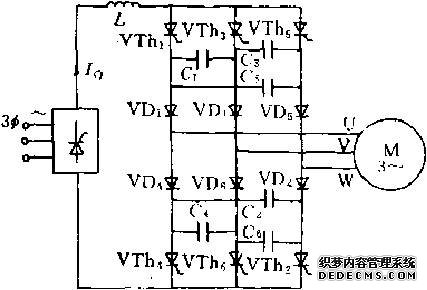

图 6-11串联二极管式逆变器主电路

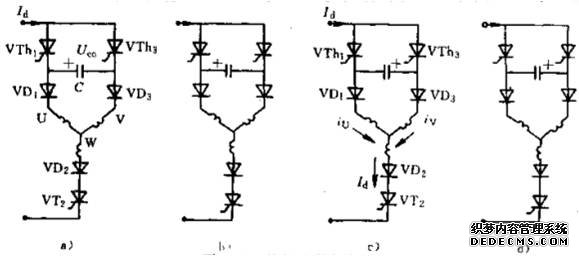

图6-12换相过程电路图
