谐波和无功功率的产生分析四
谐波和无功功率的产生分析四
变压器励磁电流的谐波含量和铁心饱和程度直接相关，即和其所加的电压有关。正常情况下，所加电压为额定电压，铁心基本工作在线性范围内，谐波电流含量不大。但在轻载时电压升高，铁心工作在饱和区，谐波电流含量就会大大增加。另外，在变压器投入运行过程、暂态扰动、负载剧烈变化及非正常状态运行时，都会产生大量的谐波。
电弧炉的谐波主要是由起弧的时延和电弧的严重非线性引起的。电弧长度的不稳定性和随机性，使得其电流稀薄频谱十分复杂，其谐波频率分布范围主要在0.1~30Hz。电弧炉工作在熔炼期间谐波电流很大，当工作在精炼期间时，由于电弧特性较稳定，谐波电流较小。

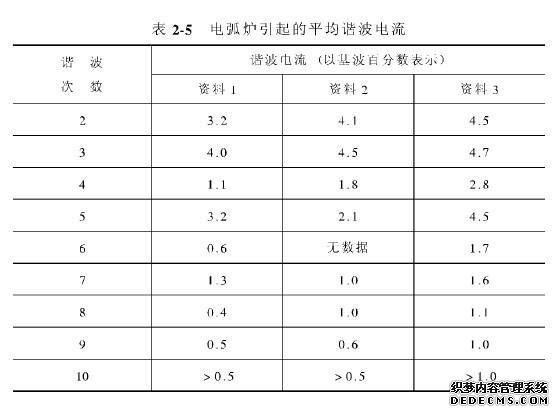

电弧炉谐波电流随时间的变化很大。表2-5给出了不同资料所给的由电弧炉引起的平均谐波电流。可以看出，2次、3次和5次谐波最为严重。
荧光灯的伏安特性是严重非线性的，因此也会引起严重的谐波电流，其中3次谐波含量最高。当多个荧光灯接成三相四线制负载时，中性线上就会流过很大的3次谐波电流。如果每个荧光灯还接有补偿无功功率的电容器，3次谐波电流还很有可能引起谐振而使谐波放大，会使电压波形也发生严重畸变。
（文/上海合美电子科技有限公司）
