三相整理电路的滤波电流计算

三相整理电路的滤波电流计算

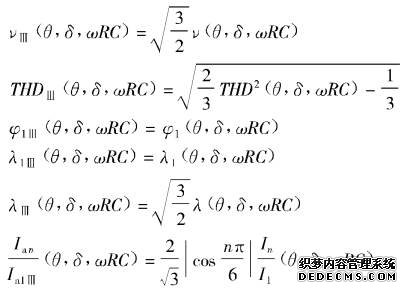

    若用有下表“Ⅲ”的符号标记三相电路的指标表达式，于是有




显然，所得各式均只与ωRC有关。注意，以上各等式仅表示左右两边表达式形式相同，在相同的ωRC下，单相电路和三相电路的θ和δ并不相同，所以以上等式两边的值并不相等。据此计算所得的三相电路各项性能指标和各次谐波含量与ωRC的关系曲线绘于图3-38b和c中，φ1曲线绘于图3-38a中。同样，各曲线在ωRC=0处是连续的。

    分析各曲线，可得与单相时类似的结论，只不过在ωRC=4.4时有最大超前角（13°），位移因数为0.97，而且仅含6k±1次谐波（k为正整数）。这时的位移因数几乎为1，ν和λ曲线几乎完全重合。另外，从ν、THD和λ这几项性能指标来看，除了在ωRC=0附近这一段三相电路的指标比单相电路时稍差之外，ωRC取其他值时，两者的指标非常接近。这是因为，虽然三相电路交流侧电流波形比单相电路时多出一个波头，但是在相同的ωRC下，其每个波头的宽度比单相电路时要小得多。

    以上的分析都未计及电网侧的阻抗，另外，在滤波电容之前串入小的滤波电感来抑制冲击电流，也是很常见的单相整流电路的滤波形式，这两种情况将包含在下面的分析中。

    感容滤波型桥式整流电路的功率因数和谐波分析,对感容滤波型桥式整流电路的分析同上节一样，仍以最常见的二极管桥式整流电路为例。
