感容滤波型单相桥式整流电路波形分析

感容滤波型单相桥式整流电路波形分析

    图3-39是分析所采用的感容滤波型单相桥式整流电路模型及电压和电流的典型波形，C是滤波电容，L是抑制电流冲击的电感，仍用电阻模型来代表整流电路的负载。文中也将表明，下面的分析完全适用于考虑电网内部电感的情况，也适用于直流侧仅设电容滤波而考虑电网电感或设置交流侧电感的情况。

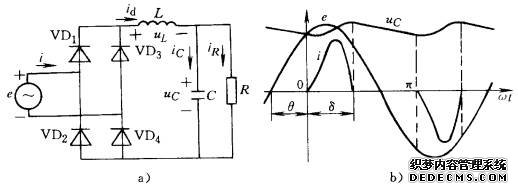

                                           图3-39    感容滤波型单相桥式整流电路及其典型波形

    参考文献[94]曾指出，感容滤波型单相桥式整流电路有三种工作方式，即断续方式1、断续方式2和连续方式。在图3-39中，对一般化的情况，若L的取值由小变大（以至无穷大），而C的取值由大变小，则整流电路的整个负载由容性逐渐变为感性，直流侧充电电流id也将由断续方式1，经断续方式2，而变成连续方式，如图3-40a、b和c所示。因为是二极管整流，所以不论是哪种方式，二极管VD1和VD4只能在电压正半周期间导通，而VD2和VD3只能在电压负半周期间导通。在断续方式1中，id在电源电压过零之前即降为零，VD1、VD4 和VD2、VD3之间不发生换相过程；在断续方式2中，电源电压过零时id还未降为零，两组二极管之间发生换相过程，交流侧电流在电压过零时反向，但电感的储能不足以使id连续；在连续方式中，电源电压过零时，两组二极管换相，且id连续。


                                  图3-40   感容滤波型单相桥式整流电路的工作方式

参考文献[92]补充了第四种工作方式，如图3-40d所示。这是一种断续方式，但与断续方式1和2都不同。
