电阻负载三相三角形和星形联结的区别
电阻负载三相三角形和星形联结的区别
于是各次谐波含量以及基波因数、位移因数和功率因数等指标根据定义就可以求出。根据这些分析结果，可作出基波和各次谐波电流有效值的标幺值与α的关系曲线以及基波因数ν、位移因数λ1（即cosφ1）和功率因数λ的曲线分别如图3-54a和3-55a所示。为图线清楚起见，谐波电流曲线仅给出了5次和7次。电流的基准值这里取为
（3-128）

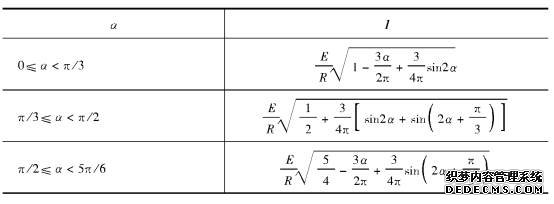

表3-6 电阻负载三相三线星形联结调压电路输入电流的总有效值

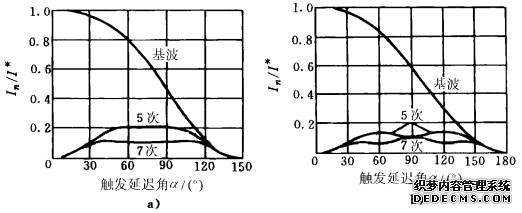

图3-54 电阻负载时两种移相控制三相调压电路输入电流基波和各次谐波的含量
a) 三相三线星形联结电路 b) 支路控制三角形联结电路
对于图3-52c所示的支路控制三角形联结的三相调压电路，电阻负载时，其触发延迟角α的移相范围为0°～180°，与星形联结电路不同的是，这里的触发延迟角是相对于电源线电压而言的。该电路可看做三个单相调压电路的组合，每相负载的电压波形及相电流波形与移相控制的两个负载相电流之和。图3-56给出α角分别为30°、60°、90°和150°时负载相电压和输入线电流的波形。

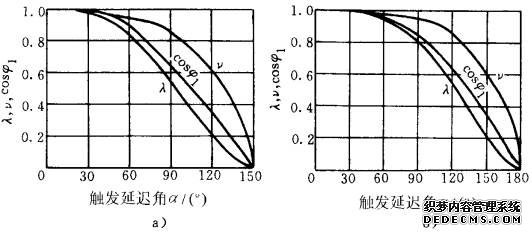

图3-55 电阻负载时两种移相控制三相调压电路的位移、基波及功率因素数
a) 三相三线星形联结电路 b) 支路控制三角形联结电路

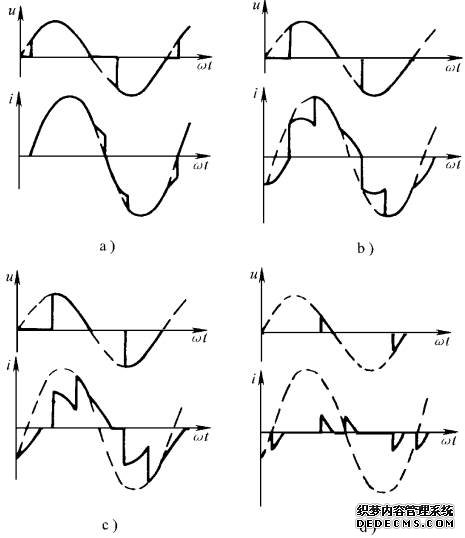

图3-56 电阻负载时支路控制三角形联结调压电路的负载
相电压（上边的波形）和输入线电流（下边的波形）
a) α= 30° b) α= 60° c) α= 90°
这种调压电路可看作由三个单相移相控制调压电路组成，再注意到负载相电流中的3倍次谐波在输入线电流中将相互抵消，而基波和其他谐波将同频率相互叠加使输入线电流中相应成分增至3倍，因此，这种电路输入电流中基波和谐波分量的计算公式可引用前述移相控制单相调压电路式（3-91）和式（3-93），不过，式中的电源相电压有效值应换为线电压有效值，然后再乘以3。显然，输入电流中的谐波次数也是6k±1（k为正整数）。输入电流总有效值的计算仍需根据定义进行运算得到，限于篇幅，这里不再给出表达式。
