星形和三角形联结的谐波对比
星形和三角形联结的谐波对比
由此可以绘出支路控制三角形联结三相调压电路输入电流中基波和各次谐波有效值的标幺值与α的关系曲线，以及基波因数、位移因数和功率因数曲线，为便于与三相三线星形联结调压电路进行对比，分别如图3-54b和3-55b所示。电流的基准值这里取为
（3-129）式中，E1为电源线电压有效值。可以看出，图3-54b与单相电路的相应曲线图3-44是完全一样的，只是没有3倍次谐波电流。

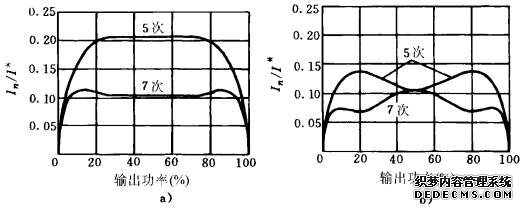

图3-57 电阻负载时两种移相控制三相调压电路电流谐波含量与输出功率的关系
a) 三相三线星形联结电路 b) 支路控制三角形联结电路
事实上，图3-52a和c这两种电路的移相范围不同，为了更好地比较两种电路的谐波含量及功率因数，又考虑到纯电阻负载时调压电路的控制目标为输出功率，因此，图3-57和图3-58分别给出了两种电路谐波及功率因数与输出功率的关系曲线。其中，图3-57a和b电流基准值分别取式（3-128）和式（3-129）。从图中可以看出，在相同输出功率时，星形联结电路所产生的5次谐波大于三角形联结电路，7次谐波除在输出功率为50%左右略小外，其余均大于三角形联结电路。另外星形联结电路的功率因数均低于三角形联结电路。
图3-58 电阻负载时两种移相控制三相调压
电路功率因数与输出功率的关系
1—三相三线星形联结电路 2—支路控制三角形联结电路
当负载为电感时，对于图3-52a的三相三线星形接法调压电路，仍以a相电源电压的过零点为时间零点，其电压仍如式（3-14）所示。这时α角的移相范围为90°～150°。根据任一时刻电路中晶闸管的通断状态以及每半个周波内电流连续与否，可将此移相范围分为两段。
